中空纖維膜組件內部結構圖-藍膜

中空纖維膜組件內部結構圖

發布者:admin 2022-08-30 01:35:45 | 2302

中空纖維膜是濾膜的一種形式,其膜組件內部結構造就了中空纖維膜的許多優異特性。很多朋友都不了解其內部究竟是怎樣的,中空纖維膜組件的內部結構又帶來了什么優點,今天小編就為大家

中空纖維膜是濾膜的一種形式,其膜組件內部結構造就了中空纖維膜的許多優異特性。很多朋友都不了解其內部究竟是怎樣的,中空纖維膜組件的內部結構又帶來了什么優點,今天小編就為大家分享中空纖維膜組件內部結構圖。

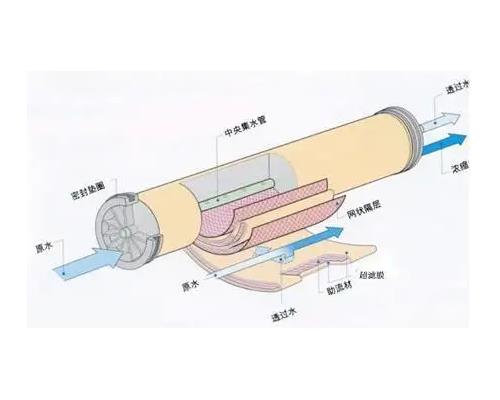

中空纖維膜組件內部結構圖

CAD側視圖與俯視圖

內部剖面圖

中空纖維膜組件的內部結構
中空纖維膜內部由成千上萬根中空纖維膜絲組成,兩端被密封。具體的結構如下:
1. 中空纖維膜絲是一條細細的線,多由pvdf材料制成,表面有非常多的肉眼不能觀察出的孔隙,過濾過程正是在膜表面和這些孔隙里進行。
2. 中空纖維膜的纖維膜絲被集束起來,將兩端埋封在聚氨酯或環氧的粘劑中。將超出長度的膜絲進行切除,讓中空纖維膜絲的中空空腔展現出來,這些部分常常被叫做管板。
3. 用聚乙烯或不銹鋼的膜管把管板裝入,用O形圈、管板的封頭進行密封。隔開透過液和過濾的液體,使其不會互相干擾。
4. 通常中空纖維膜組件里面中空纖維是U型的,有一端是密封裝在膜殼里面的,殼側就是加壓的一側,液體進入到中空纖維膜絲里面,然后從膜絲另一端的開口處流出去。
5. 中空纖維膜也是管式膜,但是中空纖維膜是沒有外部的支撐結構的,都是非對稱結構的自支撐,可以承受6MPa的靜壓力。
6. 中空纖維膜分為外壓式和內壓式,區別這兩者的區別是液體的過濾方向。液體先流入膜絲,然后從膜絲過濾到外面去成為透過液的就是內壓式。液體沿著膜管從膜絲外部流動,過濾到膜絲內部去成為透過液的就是外壓式。

中空纖維膜組件內部結構的優點
1. 成千上萬的膜絲具有相當高的填充密度,過濾的速度和過濾的體量非常的大,而且料液能夠留存的空間很小。
2. 能夠進行反洗,提高清洗的效率。這也是在一定程度上提高了抗污染能力。
3. 能夠承受的壓差大,不用擔心破裂。這種中空集束的特殊結構,將受力均勻地分布在每一根膜絲上面,使得中空纖維膜組件整體的抗壓能力得到有效的提高。

中空纖維膜內部是由許多的中空膜絲構成的,根據液體在內部的過濾方向還分為外壓式和內壓式。這種結構使得中空纖維膜組件單位時間內能夠過濾更多的液體,具有巨大的處理量。其中空膜絲的均勻受力也不用太擔心壓差的變化。

本文由藍膜水處理(http://m.czrskd.cn/)原創首發,轉載請以鏈接形式標明本文地址或注明文章出處!
